甘肃电气装备集团工业工程有限公司兰州新区液态太阳燃料合成10MW光伏发电分项工程10KV开关站项目

来源:  作者:  更新于:2019年11月18日 03时  阅读:0

兰州新区液态太阳能燃料合成10MW光伏发电项目为国内首个液态太阳能燃料合成示范工程项目,我公司承建了其中的开关站分项工程,主要施工内容如下:

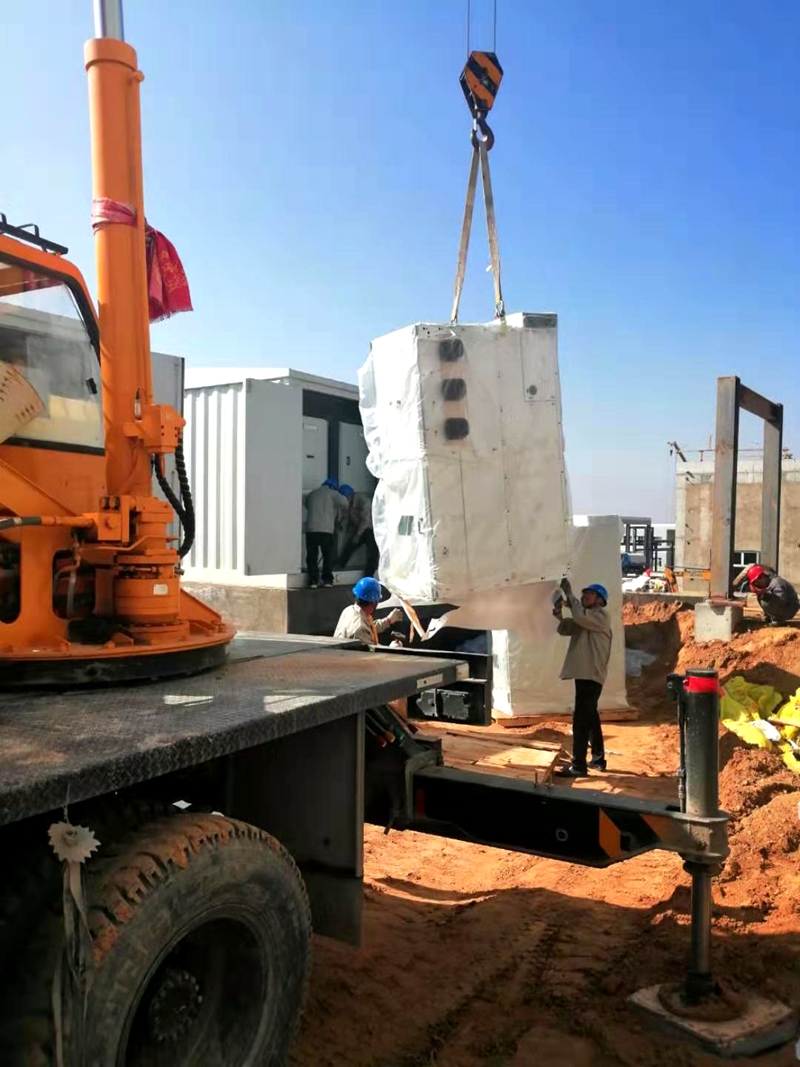

(一)12台一次盘柜安装,包括10KV集电柜、光伏出线柜、并网柜站、用变压器柜、SVG开关柜、PT柜吊装,主母排连接安装,地排连接安装,小母线连接,开关性能检查;

(二)2台变压器安装,包括2台容量为630KVA变压器安装于变压器柜中,并完成接线;

(三)2项SVG内模块及风机安装,包括2台SVG内36台模块和2台风机风道倒运、安装接线;

(四)6台二次盘柜安装,包括公用柜、计量柜、安全自动装置柜、逆功率柜吊装,盘柜连接,小母线连接、盘柜接地等;

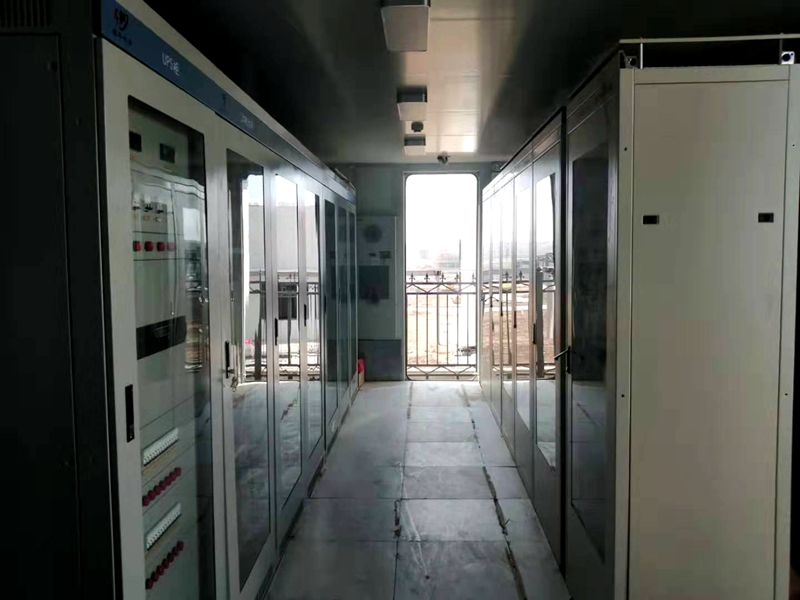

(五)一体化电源柜安装调试送电,包括UPS盘柜、直流屏、电池柜内电池安装连线,7台盘柜连接、盘柜接地及调试送电等;

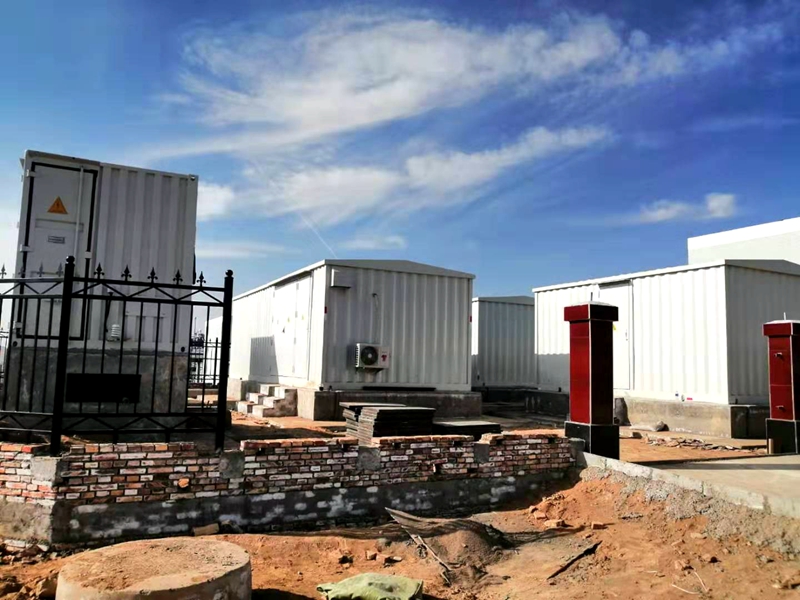

(六)2台一次预制舱内地板、墙体维修及接电源和送电调试,含舱体、风机、照明、配电现场接线送电及确认调试;

(七)二次预制舱内地板、墙体维修及接电源和,送电调试,含舱体、空调、照明、风机、配电现场接线送电及确认调试;

(八)后台安装、电气二次部分内部网线布置接线及调试,包括二次舱内部网线敷设、安全自动装置、公用系统调试及电源系统、12台高压柜信号上传于后台;

(九)2台GPS定位系统安装调试;

(十)1套气象站的安装。
